四川眉山仲辉集团造纸厂，生产多种文化用纸，有多条造纸生产线，主要是1092小纸机，也有1770纸机。这些纸机是早年的产品，传动部分有总轴传动和分部传动，分部传动又有电磁调速传动和直流调速传动。由于使用年代较久，故障率较高，迫切需要改造。从2003年起，先后对这些纸机实施了变频改造，全部改造都使用了希望森兰的变频器，主要使用SB70G系列变频器。实践证明，SB70G系列通用变频器，开环控制的精度可以适应类似1092、1770这类低速纸机的要求，并且变频器的稳定性和可靠性较高，减少了因电磁调速和直流调速故障而产生的停机损失。

本例以分部传动点为6个点的1092为例加以说明。图2中，各传动点的电机功率分别为：网部11kW，压榨7.5kW，烘1～烘2均为5.5kW，压光3.7kW，卷纸3.7kW。纸机的负载为恒转矩负载和大惯性负载，选用希望森兰SB70G系列变频器，速度的调节用变频器的端子X4、X5用以设定频率。在X4、X5端口上，接有按钮和中间继电器常开节点，按钮SA1～SA5本级速度上升微调；SB1～SB5本级速度的下降微调；ZJ1总速度上升；ZJ2总速度下降；ZJ3总起/总停，这又是一种速度链的分配方式。

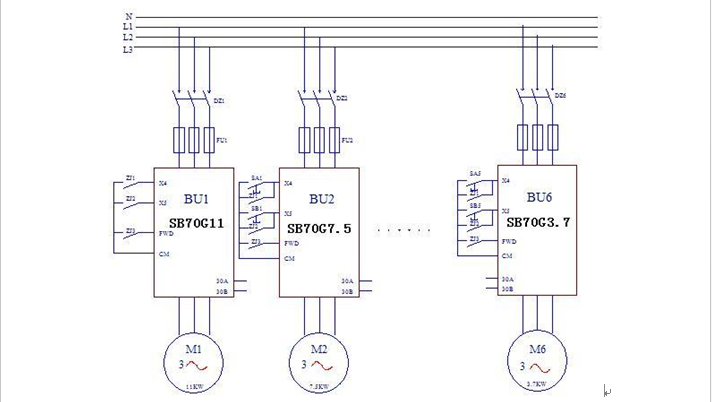

图2  1092纸机变频调速原理图

纸机传动经过变频改造，较之于电磁调速，低速（爬行）力矩满足工艺要求，运行更稳定，调速更方便，而且有25%的节能，经济效益十分显著。
