浙江嵊州市白云涂布厂瓦楞纸板机，交流分部传动有7个传动点，交流电机的功率分别为三台18.5kW、二台22kW、一台30kW、一台37kW。纸板机原传动为电磁调速电机，电磁调速控制简单，价钱便宜，但低速转矩特性差，稳定性不高，效率低。

为提高纸板机的性能，并考虑节能，对其进行变频调速改造。由于纸板机车速不高，用SB70G系列变频器开环控制可满足生产工艺要求。速度链采用主从控制方式，即网部作为主给定，后面的压榨跟踪主控制器速度，烘干跟踪压榨速度，卷纸跟踪烘干速度，纸机变频控制系统图如图1所示。

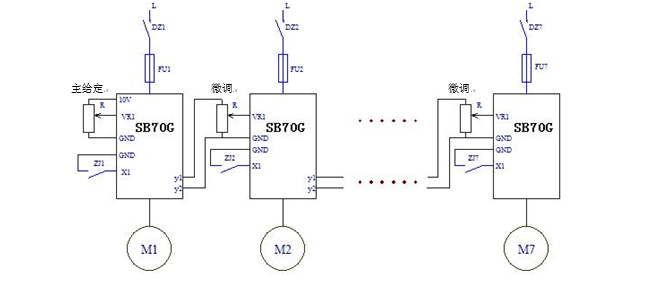

图1  纸机变频控制系统图

本例中，变频器的输出端子y1、y2输出4～20mA信号，该信号作为下级速度信号，电位器可作微调。调整某一级，这级之后的速度也跟着改变，这样，不因为调整而使后面的速比发生变化引起新的不同步。

变频器在纸机生产上外围无需加任何同步控制器，很容易实现同步调速，且故障少，使用方便。经过变频改造，去掉了效率较低的电磁调速，节能效益十分显著，得到了用户的高度评价。
