电动汽车动力系统总成

1.1    单功能控制器

1.1.1  整车控制器

简要说明:

整车控制器(VCU)是电动汽车核心零部件之一。

通过采集加速踏板、电机转速、换挡面板,判断司机的驾驶意图,并计算出目标牵引力矩,以电机电耗最小为原则,同时参考电机外特性、储能系统的各项边界条件,对电机进行力矩分配,最终实现电机按照驾驶意图驱动整车运行。

主要功能:

l  汽车驱动控制;

l  制动能量回馈控制;

l  整车能量管理与优化;

l  整车网络化管理;

l  车辆状态的监示和故障诊断及保护。

特点

l  AutoSAR软件架构、基于模型的软件开发;

l  硬件与软件开发基于ISO26262功能安全开发流程;

l  基于UDS的汽车通信故障诊断机制与处理策略;

主要参数

输入电压:

9V~36V

静态功率:

2W

输入:

16路开关量、6路模拟量、4路频率量

输出:

2路高边开关、4路低边开关、16路继电器

通信:

4路CAN

防护等级:

IP 67

散热方式:

自然冷却


1.1.2  主驱动电机控制器

简要说明:

主驱动电机控制器(以下简称主驱)是电动汽车的核心部件之一,是整车动力系统的大脑,为驱动电机提供所需的交流电,对驱动电机的转矩、转速进行精确控制。



特点:

l  先进的拓扑结构;

l  AutoSAR软件架构、基于模型的软件开发;

l  硬件与软件开发基于ISO26262功能安全开发流程;

l  基于UDS的汽车通信故障诊断机制与处理策略;

l  防护等级IP67;

l  采用具有自主知识产权的矢量控制算法;

l  针对不同用户提出的特殊需求定制软件,满足客户的个性化需求。

(1)  25KW主驱参数

参数名称

参数值

备注

电压平台

336VDC

可选576VDC

主驱输出电流

额定160A,峰值320A;


主驱输出功率

适配40KW驱动电机


工作温度

-40℃~85℃


重量

23kg


防护等级

IP67


冷却方式:

水冷


工作温度

-40℃~85℃



(2)  40KW主驱参数

参数名称

参数值

备注

电压平台

336VDC

可选576VDC

主驱输出电流

额定160A,峰值320A;


主驱输出功率

适配40KW驱动电机


工作温度

-40℃~85℃


重量

23kg


防护等级

IP67


冷却方式:

水冷


工作温度

-40℃~85℃



(3)  60KW主驱参数

参数名称

参数值

备注

电压平台

576VDC


主驱输出电流

额定200A,峰值400A;


主驱输出功率

适配60KW驱动电机


工作温度

-40℃~85℃


重量

13kg


防护等级

IP67


冷却方式:

水冷


外形尺寸:

350*420*155mm




(4)  60KW主驱参数

参数名称

参数值

备注

电压平台

576VDC


主驱输出电流

额定200A,峰值400A;


主驱输出功率

适配60KW驱动电机


工作温度

-40℃~85℃


重量

13kg


防护等级

IP67


冷却方式:

水冷


外形尺寸:

350*420*155mm



1.1.3  高压配电箱

高压配电箱为整车高压用电器合理分配高压用电,具有电力分配、电流测量、短路保护、充放电控制、预充电、手动急停和绝缘检测端口等功能。



特点:

l  快拨连接器和接插件,维护简单、快捷;

l  二次绝缘,内部电路采用低感母排,盒体屏蔽,抗电磁干扰;

l  采用集中配电方式,结构紧凑,接线方便,方便检修。



1.1.4  DC-DC转换器

将动力电池高压直流电变换为低压,为车辆提供DC24V或DC12V直流控制电源,并为辅助蓄电池充电。



特点:

l  采用即插即用的自识别技术纹波系数小

l  上电缓冲、温度检测、输入防反接、输入输出过压与欠压保护、过流保护、限流保护、过载保护等功能



主要参数

额定功率:

1.2~2KW/3KW/5KW

输入电压范围:

250~750VDC

输出电压:

DC13.8V(1.2~2KW)/ DC27.5V(3KW/5KW)

稳压精度:

≤0.5%

防护等级:

IP 67

控制方式:

CAN/开关量使能

冷却方式:

强制风冷

外形尺寸:

344*214*146mm


1.1.5  DC-AC控制器

将动力电池高压直流电转换为三相交流电,以控制电动空压机和转向油泵电机,保持整车气压和助力转向功能正常使用。



特点:

l  高可靠性与稳定性的模块化电路设计,具有优越的抗干扰性能;

l  过欠压、过流、过温、反接、短路、输出缺相等保护功能。



主要参数

额定功率

2.2KW/3.7KW/5.5KW

输入电压范围

250~750VDC

输出电压

220VAC /380VAC

额定功率点效率

≥97%

防护等级

IP 67

控制方式

CAN/开关量使能

冷却方式:

风冷

外形尺寸:

273*196*123mm


1.1.6  车载充电机

车载充电机为装配于新能源车辆上的充电设备,由交流充电桩为其提供输入电源,充电过程中与BMS数据进行实时数据通信,自动调整充电状态。



主要技术参数

额定功率

3KW

6KW

20KW

80KW

输入频率

45~65 HZ

额定输入电压

220V±15%AC

380V±15%AC

功率因数

≥0.99(满载)

额定输出电压

200V~450V DC

200V~750V DC

电压精度

≤1%

最大输出电流

7A

14A

27A

106A

电流精度

≤1%

满载效率

≥92%      ≥97%

充电模式

恒压/恒流

谐波畸变率

≤5%(满载)

充电方式

自动

通讯协议

依照国标 GB/T   27930-2015

通信方式

CAN 通信

低压辅助电源

12V/24V(可根据客户要求配制)

冷却方式

风冷/水冷

工作环境温度

-20~55℃

防护等级

IP 54

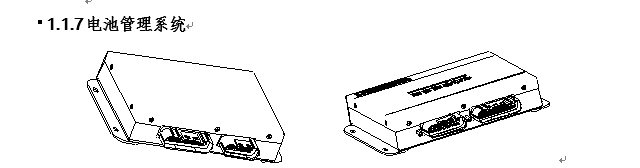

简要说明:

电池管理系统(BMS)是电动汽车核心零部件之一。

系统采用汽车级IC高精度实时检测动力电池系统单体电压、总电压、总电流、温度、绝缘状态。系统提供完整的智能多串电池组保护方案,拥有最新的精确电池检测技术和大电流主动式均衡功能,能够为客户产品提供更加高效的保护和显著延长的使用寿命。

系统组成:

l  主控:总电压检测,总电流检测,继电器控制,SOC估算,充放电管理,绝缘检测,整车CAN通信、充电CAN通信、内部CAN通信,故障诊断;

l  从控:电池温度检测、单体电压检测、内部CAN通信、均衡控制;

l  电池管理系统附件:电流检测模块(霍尔电流传感器/分流器)、线束。



1.1    主驱+辅控 集成控制器

简要说明:

主驱+辅控集成控制器是针对空间紧凑的车辆而开发的一款集成化控制器。相比单功能版本产品,此产品具有体积小、高压配电接口丰富、防护等级高、维护方便等特点,能适应不同整车厂高压用电的系统需求。



1.1.1  主驱+辅控 三合一集成控制器

整机集成功能包括:主驱、DCDC、高压配电;

适合车型:物流车、环卫车

主要参数

参数名称

参数值

备注

电压平台

336VDC


主驱输出电流

额定160A,峰值320A;


主驱输出功率

适配40KW驱动电机


DCDC输出电压

13.8VDC(1.5KW)

控制电压额定12VDC

DCDC输出电流

额定100A,峰值120A;


DCDC输出功率

1.5KW


工作温度

-40℃~85℃


重量

23kg


防护等级

IP67


冷却方式:

水冷


工作温度

-40℃~85℃




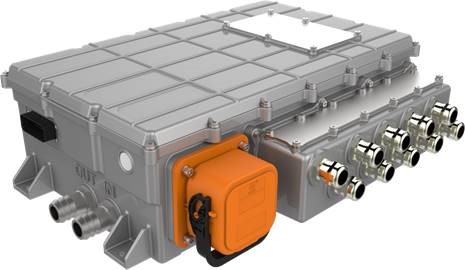

1.1.2  主驱+辅控 四合一集成控制器

整机集成功能包括:主驱、DCDC、高压配电;

适合车型:物流车、环卫车

主要参数

参数名称

参数值

备注

电压平台

336VDC


主驱输出电流

额定160A,峰值320A;


主驱输出功率

适配40KW驱动电机


DCDC输出电压

13.8VDC(1.5KW)

控制电压额定12VDC

DCDC输出电流

额定100A,峰值120A;


DCDC输出功率

1.5KW


DCAC输出电压

380VAC


DCAC输出电流

额定8A,峰值12A;


DCAC输出功率

3.7KW


工作温度

-40℃85℃


重量

30kg


防护等级

IP67


冷却方式:

水冷


外形尺寸:

550*365*175mm







整机集成功能包括:主驱、DCDC、DCAC(气泵+油泵)、高压配电;

适合车型:客车、物流车、环卫车

主要参数

参数名称

参数值

备注

电压平台

576VDC


主驱输出电流

额定200A,峰值400A;


主驱输出功率

适配60KW驱动电机


DCDC输出电压

27.5VDC

控制电压额定24VDC

DCDC输出电流

额定110A,峰值130A;


DCDC输出功率

3KW


DCAC输出电压

380VAC

气泵+油泵

DCAC输出电流

额定13A,峰值19.5A;


DCAC输出功率

5.5KW


工作温度

-40℃85


重量

30kg


防护等级

IP67


冷却方式:

水冷


外形尺寸:

550*365*175mm



1.1    辅控集成控制器

简要说明:

辅控集成控制器是针对空间紧凑的车辆而开发的一款集成化控制器。相比单功能版本产品,此产品具有体积小、高压配电接口丰富、防护等级高、维护方便等特点,能适应不同整车厂高压用电的系统需求。


1.1.1  二合一辅助控制器

二合一辅助控制器是专为电动汽车设计的集成化控制器。

整机集成功能包括:DCDC、DCAC。



主要参数

输入电压范围

250~750VDC

DCDC输出电压:

27.5VDC(3KW)

13.8VDC(2KW/3KW)

DCDC输出功率:

2KW/3KW

DCAC输出电压:

220VAC/380VAC

DCAC输出功率:

2.2KW/3.7KW/5.5KW

控制方式:

CAN/开关量使能

防护等级:

IP 67

冷却方式:

风冷

外形尺寸:

395*355*167mm




1.1.2  三合一辅助控制器

整机集成功能包括: DCDC、DCAC、高压配电;

适合车型:客车、物流车、环卫车



主要参数

输入电压范围:

250~750VDC

DCDC输出电压:

27.5VDC(3KW)

13.8VDC(2KW/3KW)

DCDC输出功率:

2KW/3KW

DCAC输出电压:

220VAC/380VAC

DCAC输出功率:

2.2KW/3.7KW/5.5KW

控制方式:

CAN/开关量使能

防护等级:

IP 67

冷却方式:

风冷

外形尺寸:

465*375*167mm





1.1.3  四合一辅助控制器

整机集成功能包括: DCDC、DCAC(气泵+油泵)、高压配电;

适合车型:客车、物流车、环卫车



主要参数

输入电压范围:

250~750VDC

最大输入电流:

≤350A

DCDC输出电压:

27.5VDC/13.8VDC

(1.2~1.8KW可调)

DCDC输出功率:

1.2~1.8KW/3KW/5KW

DCAC输出电压:

220VAC/380VAC

DCAC输出功率:

2.2KW/3.7KW/5.5KW

控制方式:

CAN/开关量使能

防护等级:

IP 54

冷却方式:

风冷

外形尺寸:

610*515*230mm
