LSD100系列软起动器


一、产品概述

LSD 100系列智能型电机软起动器是新开发的基于电力电子技术、微处理器技术及现代自动控制理论生产的具有当今国际先进水平的新型起动设备,该产品具有独特智能的电子电路,能够对电机提供完美的控制与保护,同时能有效的限制异步电机的起动电压,是星/三角转换、自藕降压、磁控降压等降压起动设备或直起的理想换代产品,避免出现类似于传统方式起动电机而引起的机型与电气冲击等问题,可广泛应用于风机、水泵、输送类及压缩机等重载设备。

二、技术特点

l  控制精度高效

采用TI公司高性能电机专用信号数字处理器DSP芯片控制,速度快、精度高、抗干扰能力强。

l  独特查询方式

参数设定菜单采用树形结构,便于参数查找修改。

l  动态故障记忆

最多可以记录5次故障,便于查找故障原因。

l  集成先进的保护功能

具备过流、过热、缺相、电机过载等综合保护功能,全方位对电机及相关设备进行保护。

l  配置标准Modbus通讯协议

每台设备配置标准Modbus通讯协议,以满足用户的不同控制需求。

l  全耐火材料

55KW及以下为全塑料结构,采用阻燃ABS材料加工而成,55KW以上功率段为采用优质冷轧钢板加工而成,并且表面做喷塑处理,具备耐热、抗腐蚀等特性。

l  全新的设计

紧凑的结构设计,方便安装,易于使用,且端子均为插拔式结构,方便接线。

l  可外引面板

可通过机身接口将面板引至设备操作面进线操作,可满足任意现场的使用条件。

l  界面

设备提供LCD或LED面板显示,多种的界面选择为用户提供不同的操作体验。

l  执行标准

按照GB14048.6-2016 和IEC60947-4-2:2011标准执行。

三、产品典型应用简介

LSD100系列智能型电机软启动器广泛应用于电力、冶金、石油、石化、矿山、化工、建筑、建材、市政、军工、轻工、纺织印染、造纸制药等多个行业领域。

水泵----利用软停车功能,停止时缓解泵的水锤现象,节省系统维护费用。球磨机利用电压斜坡起动,减少齿轮转矩的磨损,减少维修工作量,即节省时间,又节省开支。风机减少皮带磨损和机械冲击,节省了维修的费用。压缩机利用限流,实现了平滑起动,减少电动机发热,延长使用寿命。皮带运输机通过软启动器实现平滑渐进的启动过程,避免产品移位和液体溢出。

四、技术指标

l  主回路工作电压:AC380-15%~+10%);

l  主回路工作电流:40A~640A;主回路频率:50Hz(±2%);

l  控制回路电压:  AC110V~240V0.1A);

l  软启动上升时间:1~120S

l  软停车时间:0~60S

l  限流倍数:1.5~5.0Ie

l  初始电压:25%~80%Ue

l  冷却方式:自然冷却;

l  通讯方式:RS485串行通信;

l  启动次数≤8/小时

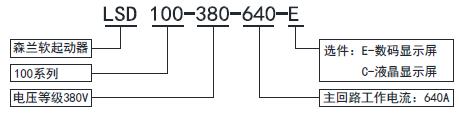

五、型号说明


LSD100系列软起动器额定值如下表:

软起动器型号

额定电流Ie(A)

适配电机(kW)

LSD100-380-40-E

40

22

LSD100-380-54-E

54

30

LSD100-380-68-E

68

37

LSD100-380-80-E

80

45

LSD100-380-100-E

100

55

LSD100-380-135-E

135

75

LSD100-380-160-E

160

90

LSD100-380-200-E

200

115

LSD100-380-250-E

250

132

LSD100-380-300-E

300

160

LSD100-380-360-E

360

200

LSD100-380-500-E

500

250

LSD100-380-640-E

640

320

六、通用技术规范

项目

项目描述

输入

额定电压,频率

三相:380V,50Hz/60Hz

允许范围

电压波动范围:-15%~+10%,可瞬时-20%;频率:±2%

控制电源

单相:220V   允许范围:160~250V

输出

输出电压

3相,0V~输入电压,误差小于5%

起动次数

≤8次/小时

初始电压

25~80%Ue

基本规范

运行命令通道

操作面板给定、控制端子给定、通讯给定

模拟输出

2路模拟信号输出,0/4~20mA可编程

数字输入

3路可选的多功能数字输入

数字输出

3路多功能继电器输出

通讯

内置RS485通讯接口,支持Modbus-RTU协议

保护功能

过流、欠压、输入输出缺相、过热、电机过载、外部故障

选配件

液晶显示屏、Profibus-DP

防护等级

IP00

环境

使用场所

海拔低于1000米,室内,不受阳光直晒,无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水、盐雾等场合

工作环境温度/湿度

-10~+40℃/20~90%RH,无水珠凝结

储存温度

-20~+60℃

振动

小于5.9m/s2(0.6g)

结构

防护等级

IP00

冷却方式

自然冷却
